橡膠接頭（避震喉、橡膠膨脹節、橡膠軟連接）安裝說明2017版



安裝的關鍵因素

注意：為了獲得良好的性能和延長伸縮縫的使用壽命，必須考慮以下建議。

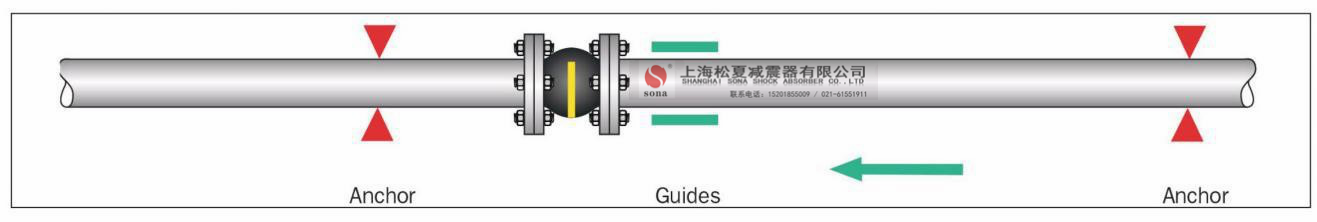

固定點

橡膠接頭由內部壓力產生的力作用于活塞，為了防止管道受到損壞，必須將管道固定起來，以處理這

些反作用力（FR）。

橡膠接頭的反力計算公式如下：

Fr = Q x P x 0.01

Fr = reaction force in kN.

Q = effective cross sectional area in cm2. P = actual pressure in bar or kp/cm2

安裝

可旋轉的金屬法蘭，使安裝更容易，消除扭曲。

為方便調節安裝尺寸使上海松夏橡膠接頭固有的低剛度。

安裝前先檢查管道的活動范圍，溫度，壓力和對應的橡膠材質！

橡膠接頭應很容易的定期檢查。我建議橡膠接頭的工作是壓縮，而不是拉伸，更不允許扭轉。

保養須知：每月要觀察橡膠接頭是否超位移拉長，保持橡膠接頭在正常長度內使用。

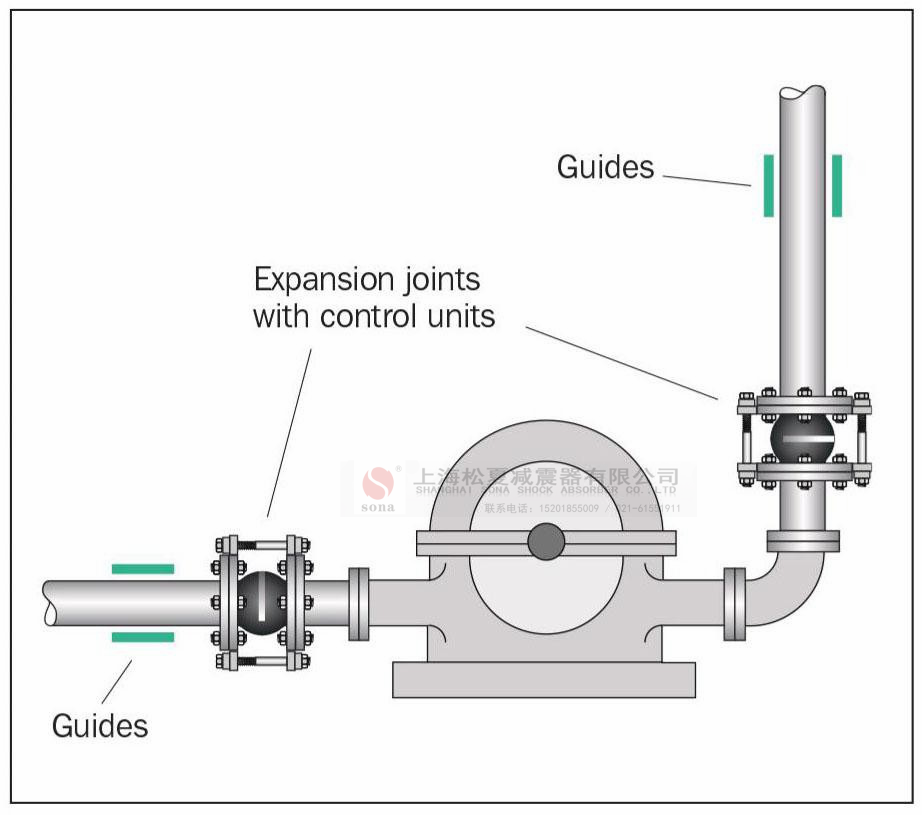

壓力限制橡膠接頭（帶拉桿）。

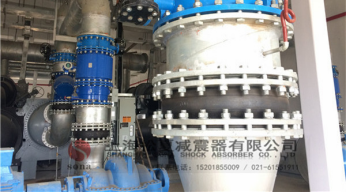

吸收振動，從而減輕對機房的噪音。

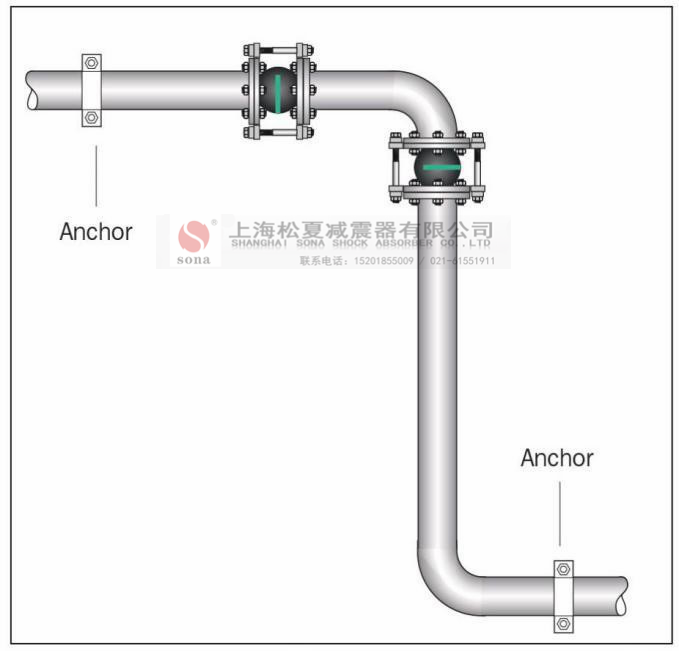

橫向橡膠接頭裝置。

安裝

為了保證伸縮能力，技術安裝說明，裝配螺栓應安裝螺栓頭朝橡膠管反方向。（1）

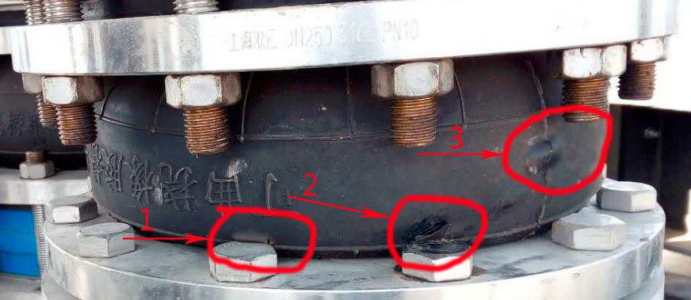

如果無法朝橡膠管反方向安裝螺栓，那么就需要確保螺紋螺栓盡量少（不超過 2 毫米或 3mm）， 以避免損壞身體。

在錨桿壓力均勻分布的斜交序列中，必須采用漸進式和橫向式。

橡膠接頭的設計保證了對法蘭的密封，這就是為什么不需要密封墊圈的原因。

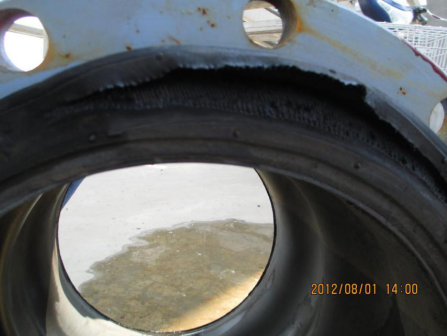

注意：如果螺栓和螺母擰緊過大，密封面可能被壓碎導致漏水！



反法蘭

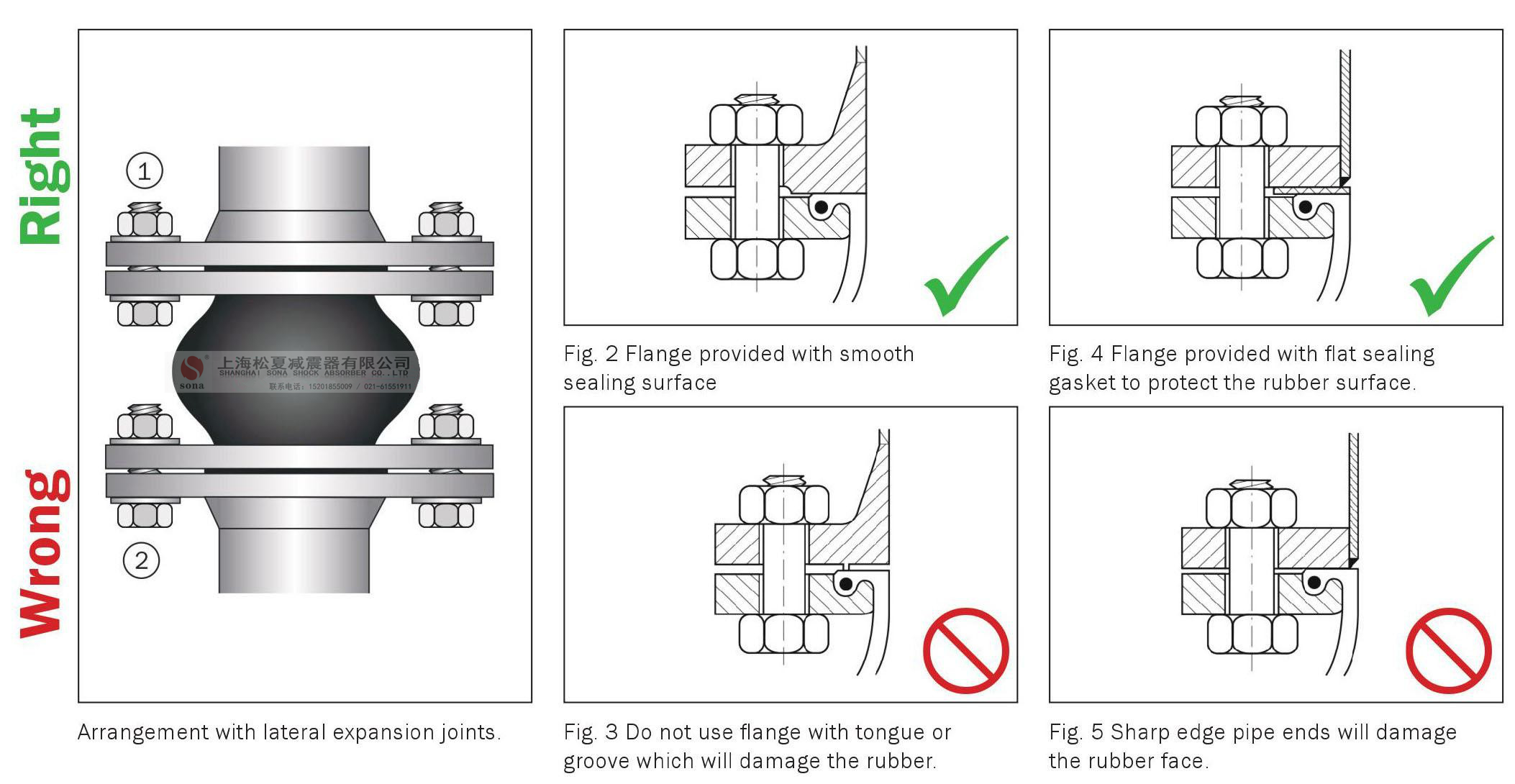

正確安裝防側法蘭對橡膠接頭的安全運行和壽命是非常重要的（圖 2 至 5）。對法蘭密封面要加

工光滑，覆蓋大部分的橡膠密封面（至少 80%）確保良好的密封（圖 2）。

預防措施

不要涂或潤滑橡膠接頭的橡膠部件！

當焊接工作發生時，橡膠管體必須防止焊接發熱和火花！
